HS2D et HS2D+

Protection mécanique ultra-rapide pour vos transformateurs

Conçu conformément à la norme NFPA 850 et aligné sur les directives IEEE, IEC et CIGRE pour protéger vos actifs énergétiques critiques

Demandez une analyse de risque gratuite

Le problème

Risque d’explosion

Les défauts internes provoquent des ondes de pression dynamiques qui se transforment rapidement en pression statique supérieure à 10 bars, rompant le réservoir du transformateur et déclenchant des incendies.

Les solutions actuelles sont lentes

L’analyse des gaz dissous, les soupapes de surpression ou les réservoirs souples réagissent trop lentement ou sont conçus pour éviter la rupture du réservoir du transformateur. Ils ne parviennent souvent pas à prévenir les explosions et peuvent être coûteux ou peu fiables.

Notre solution

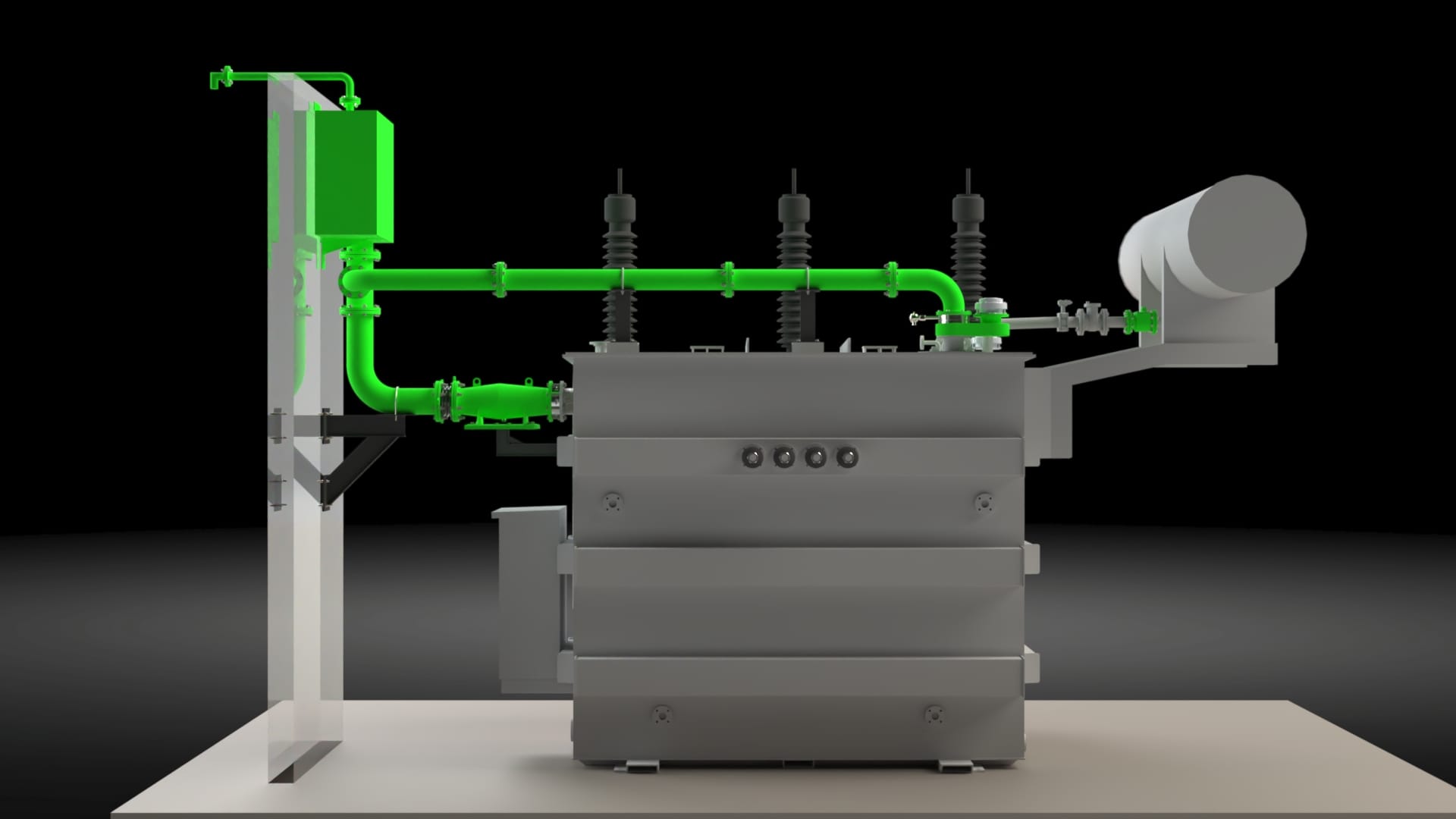

HS2D — Déclenchement mécanique rapide

HS2D s’ouvre en moins de 3 millisecondes, dans les 25 millisecondes suivant le court-circuit, évacuant la pression avant que la pression statique ne s’accumule. Il est purement mécanique pour une fiabilité maximale.

HS2D+ — Sécurité renforcée

HS2D+ ajoute un système de surveillance et une injection de gaz inerte pour évacuer les gaz explosifs. L’activation reste mécanique.

Comparaison

Caractéristique	HS2D	HS2D+	Soupape de surpression
Activation	< 3 ms	< 3 ms	Lent
Activation après court-circuit pour transformateur 400 MVA	< 25 ms	< 25 ms	~ 85 ms
Injection de gaz inerte	Optionnel	Inclus	Aucun
Système de surveillance	Optionnel	Inclus	Aucun
Normes	NFPA 850, IEEE, IEC, CIGRE *	NFPA 850, IEEE, IEC, CIGRE *	Varie

* Conçu conformément à la norme NFPA 850 et aligné sur les recommandations IEEE, IEC et CIGRE.

Normes et conformité

NFPA 850

HS2D répond aux quatre critères des systèmes de dépressurisation rapide : fonctionnement mécanique passif, dépressurisation en quelques millisecondes, activation par le premier pic de pression dynamique et fonctionnement avant l’augmentation de la pression statique.

IEEE et CIGRE

Conçu conformément aux directives de fiabilité recommandées par l’IEEE et le CIGRE, privilégiant les dispositifs passifs et redondants pour soulager en toute sécurité la surpression.

CEI 60076 et ATEX/IECEx Zone 2

Certifié pour une utilisation dans des atmosphères dangereuses de zone 2 selon les normes ATEX/IECEx, HS2D fonctionne avec des huiles minérales et à base d’esters naturels sur des transformateurs de 1 MVA à 1000 MVA et au-delà.

Certifications

Fabriqué sous certification ISO 9001, auditée par SGS.

Avantages et retour sur investissement

Sécurité et résilience

Éliminez les explosions, les incendies et les déversements environnementaux. Protégez votre personnel et vos infrastructures critiques.

Économies

Évitez des pertes de plusieurs millions de dollars dues aux réparations, aux temps d’arrêt et à la responsabilité. Primes d’assurance moins élevées.

Rétrofit et évolutivité

Compatible avec les transformateurs neufs ou existants de 1 MVA à 1000+ MVA. La conception modulaire permet des mises à niveau faciles.

Protection de l’environnement

Prévenir les incendies et les dégagements de gaz toxiques. Prend en charge les huiles esters biodégradables pour des opérations plus écologiques.

Conformité et responsabilité

Conforme aux normes NFPA 850, IEEE/CIGRE et IEC*. Démontrer une sécurité proactive aux organismes de réglementation et aux intervenants.

Réputation et confiance

Investissez dans une technologie à laquelle font confiance les services publics du monde entier. Améliorez votre image de marque grâce à un leadership éprouvé en matière de sécurité.

Prêt à protéger vos actifs ?

Contactez-nous pour planifier une analyse de risque personnalisée ou pour savoir comment HS2D et HS2D+ peuvent être intégrés dans votre flotte.

Réserver une consultation

Demander une consultation
